SCJ-RTU01遙測終端

工作原理：

SCJ-RTU01遙測終端機是一款整合4G DTU的低功耗物聯網資料擷取終端。它配備2.8吋TFT液晶顯示屏，支援流量、水位、水質、氣象資料擷取和傳輸，內建大容量記憶器，可滿足3年的資料儲存需求。還支援遠端配置和升級功能，降低客戶安裝和使用難度。支援乙太網路通訊、NBIOT，並擴展支援lo​​ra和北斗通訊。

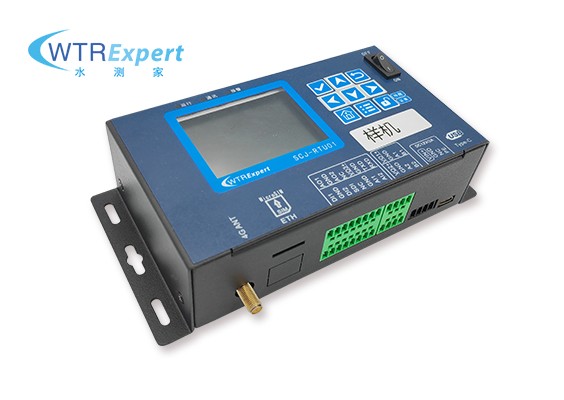

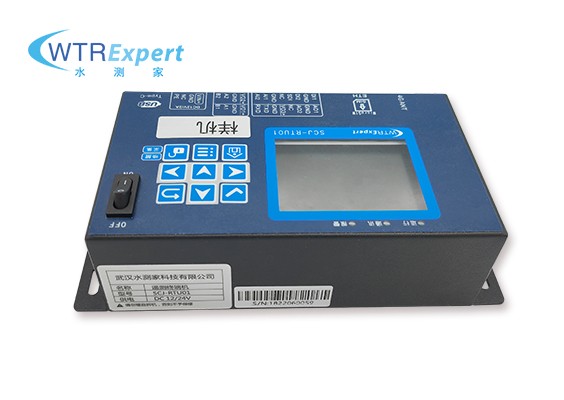

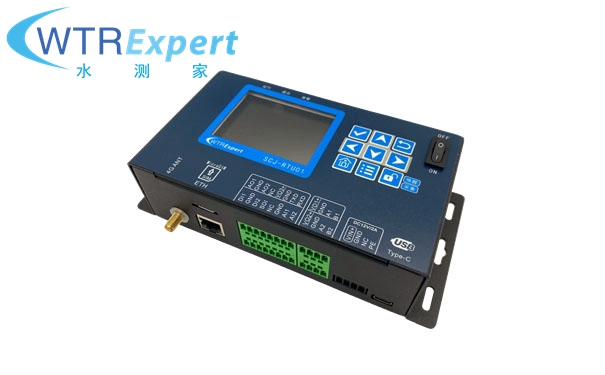

產品圖片：

特徵

n  整合4G DTU，無需外接DTU即可通訊；

n  附2.8吋TFT顯示器和操作按鈕，方便現場調試；

n支援512MB SD卡儲存（每分鐘一筆資料可儲存3年）；

n TYPE-C USB接口，方便連接電腦；

n多個485和RS232介面；

n 2路4-20mA輸出及2路4-20mA類比量採集介面；

n 2路脈衝/開關訊號擷取；

n 本地/遠端配置升級和歷史資料補發功能；

n待機功耗低；

n 4個中心站同時發送資料（4個中心站同時發送資料）；

n  4個中心站可選擇不同的通訊協定與4個中心站進行通訊；

n  快速客製化通訊協定和感測器採集協定；

基本參數:

1.硬體介面：2個RS485介面、1個232介面、2個開關量輸入、2個4-20mA類比輸出、1個USB介面、1個乙太網路介面。

2.傳輸方式：支援GPRS、GSM、有線乙太網路資料傳輸、外接lora、WIFI、北斗。

3. 傳輸間隔：可設定（預設五分鐘） 採集間隔：可設定（預設五分鐘）

4、感測器類型：水位計、流量計、水質感測器、氣象感測器等。

5.流量計算方法：流量換算為水位、流量換算為閘門水位、流量換算為固定堰。

6.儲存容量：預設512MB（可擴充更大），每分鐘可儲存一條數據，可儲存不少於三年。

7.供電電壓：6-24V

8.待機電流：<0.6mA 12VDC

9.工作電流：<5.5mA 12VDC（不含感測器）

10.資料導出方式：USB本地導出或遠端平台導出。資料補發：如果裝置無訊號或斷線，可以快取至少三個月的資料並補發。

11、中心站：同時向多個中心站和連接埠發送資料。預設支援3個中心站，每個中心站不少於2個連接埠。

12.工作溫度：-30-70℃

13.物聯網卡含1年流量，每月100M，1年後客戶可自行儲值。

其他參數:

介面說明 :

注意：使用4-20mA輸出時，請確保電源電壓在10V以上（建議使用DC 12V電源）;

應用場景:

可廣泛應用於水文、水資源、水環境、水污染、山洪、水庫安全、大壩安全等遠程測控等各種水利資訊建置領域。

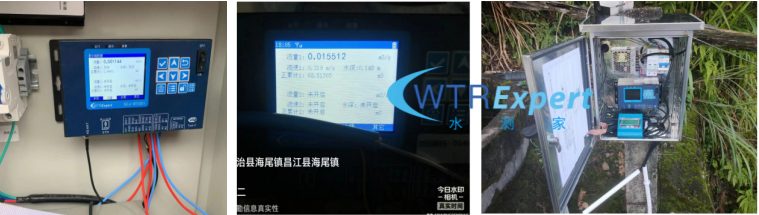

現場案例:

介面功能圖:

常見系統組成示意圖:
